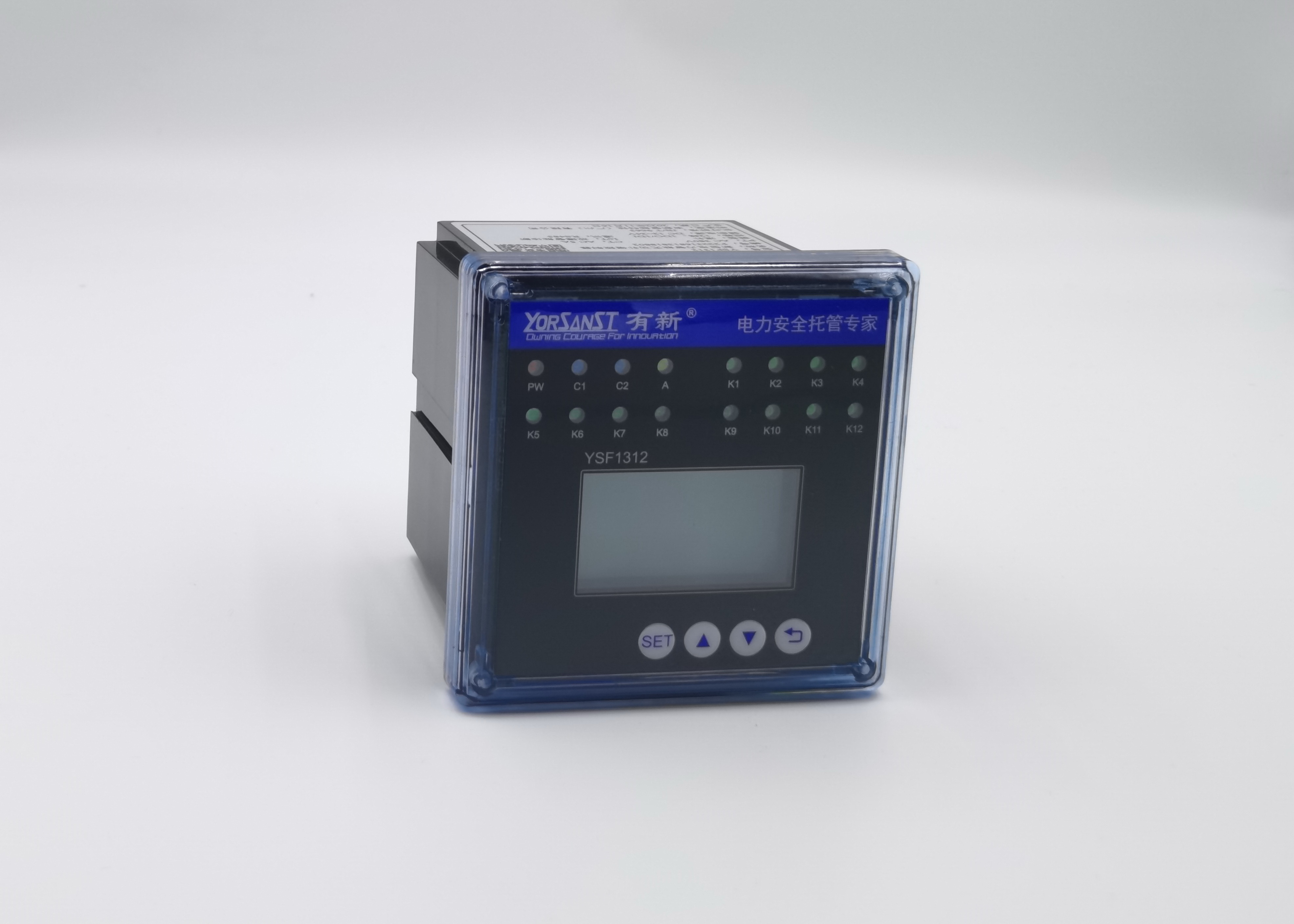

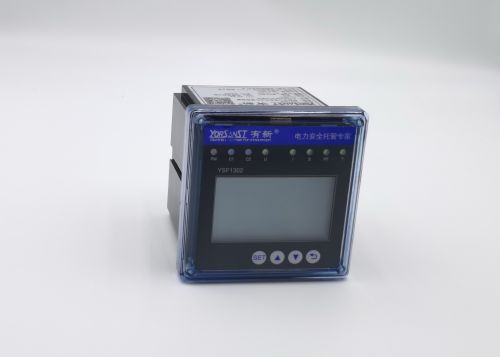

YSF1312 新型電力智能無功補償控制器

産品功能

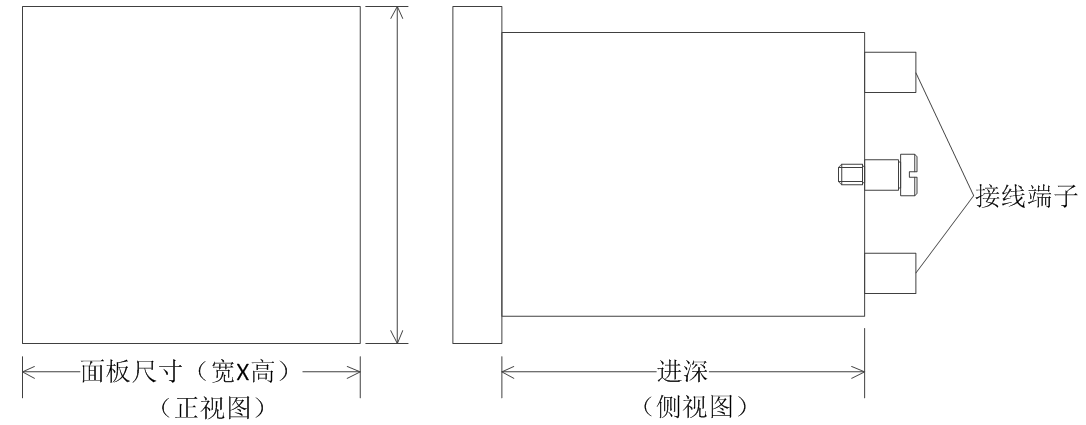

産品尺寸
資料下載
選型産品
工程應用

1 産品簡介

新型電力智能無功補償控制器YSF1312/YSF1302系列是一(yī / yì ／yí)款高性價比、集電參量采集、無功補償、電容設備全壽命管理于一(yī / yì ／yí)體的新型電力智能監控裝置，通過南方電網、國家電網指定的第三方認證機構認證。

本系列産品采用ARM架構高性能處理器，充分利用處理器的高速運算力和(hé / huò)本公司自主研發的智能控制算法（包括：智能動态選擇最佳組合投切，電容投切負載均衡，安全快速防振蕩投切，智能巡檢電容健康狀态），使控制器具有智能化，數字化強大功能。其技術先進完善，抗幹擾能力強，投切控制穩定可靠，補償精度高等創新點。

用于低壓配電系統進行無功功率補償和(hé / huò)電容設備全壽命周期管理的專用控制器，可以在電壓等級爲(wéi / wèi)400V或660V以下的電容屏（櫃）中使用。帶有物聯通訊接口及協議，将采集到的電壓、電流、頻率、有功功率、無功功率、電壓畸變率、功率因數、溫度等參數上傳至雲平台。具有過壓、欠壓、過流、斷相、電壓電流過畸變、溫度保護等功能。

采用了(le／liǎo)物聯網技術、智能控制技術、邊緣計算技術、協同控制技術等新一(yī / yì ／yí)代信息技術，完全适合新型電力系統配電物聯網的數字化建設，促進“碳達峰、碳中和(hé / huò)”建設。

1.1 應用行業領域

1）電容設備全生命周期管理；

2）台區配電櫃（箱）無功功率補償；

3）分布式（集中式）新能源并網無功功率補償；

4）分布式儲能并網無功功率補償；

5）配電分支無功功率補償；

6）智能運維，等。

1.2 産品功能

序号	功能	說明
1	智能無功補償（電容設備全壽命周期管理）	1) 智能動态選擇最佳組合投切； 2) 電容投切負載均衡； 3) 安全快速防振蕩投切； 4) 智能巡檢電容健康狀态； 5) 主備智能切換無間斷運行； 6) 使用配置靈活，等。
2	電容控制回路	1）12回路； 2）20回路； 3）32回路； 4）40回路。
3	電參量測量	1）全波、基波相電壓、線電壓、電流、電壓矢量和(hé / huò)（合相電壓）、電流矢量和(hé / huò)（合相電流）； 2）漏電流； 3）全波、基波的電壓夾角、電流夾角、電流與電壓的功率角； 4）全波、基波的分相、合相有功、無功、視在功率； 5）分相功率因數、合相功率因數； 6）電網電壓頻率； 7）實時溫度監測，等。
4	電能質量分析	1）電壓、電流諧波總畸變率測量、2-31次（2-41次）諧波測量與分析； 2）諧波電流總有效值、諧波有功功率、諧波無功功率、諧波視在功率； 3）基波電壓有效值、基波電流有效值、基波有功功率、基波無功功率、基波視在功率，基波（位移）功率因數； 5）負序電壓、零序電壓、負序電流、零序電流不平衡度； 6）電壓波動、電壓偏差； 7）電壓頻率、頻率偏差，等。
5	錄波功能	1）補償控制錄波、異常告警錄波功能，等。
6	精确NTP校時	1）支持溫度補償RTC時鍾IC； 2）精确的NTP校時功能，等。
7	開關量	1）1/2路DI開關量輸入； 2）1/2路DO開關量輸出，等。
8	物聯通訊	1）2路RS485總線通訊，等。
9	溫度傳感器數據接入分析	1）支持32路溫度傳感器數據接入分析功能，包括 2）電容表面溫度； 2）線纜溫度； 3）觸頭溫度，等。
10	人機交互	1）良好的人機交互接口； 2）支持LCD動态信息查詢； 3）LED狀态指示以及按鍵控制，等。

1.3 創新亮點：電容設備全壽命周期管理

序号	功能	說明
1	智能投切組合	智能合相無功補償算法，動态選擇最佳組合投切；
2	智能均衡算法	電容投切負載均衡算法，延長電容整體使用壽命；
3	安全防振蕩	安全快速的防振蕩投切機制；
4	智能巡檢算法	智能巡檢算法，支持定時電容健康狀态診斷；
5	設備壽命管理	運行時電容健康狀态診斷，電容設備、控制器自身壽命管理；
6	設備溫度檢測	電容表體溫度監控，實時過溫報警；
7	回路靈活控制	主備智能切換，全天候無間斷運行；
8	使用配置靈活	靈活快速的配置方式，等。

2 技術指标

2.1 主要(yào / yāo)規格

項目	參數
額定電壓	220V±10%（線電壓380V），50/60Hz
電流取樣	交流 ≤5A
補償類型	混合補償（分相、三相混合補償）
輸出觸點容量	5A 250VAC/5A 30VDC
介電強度	交流3000V
工作方式	連續
投入門限	0.80-0.99（可設置）
切除門限	滞後0.91，超前0.99（可設置）
投切延時	0-70000ms（0-70s）
過壓保護	264V（120%*額定電壓）可調
控制路數	1-12路（可設置）
主備功能	支持
整機能耗	5W
安裝開孔尺寸	91x91（mm）
*備注	-

2.2 性能指标

技術參數	指标
接線方式	三相四線制、三相三線制
電壓	測量範圍	10～264V相電壓
	測量範圍	15～415V線電壓
	過載	瞬時2倍/1s
電流	測量範圍	5A輸入，一(yī / yì ／yí)次電流0～9999A
電流	過載	持續1.2倍，瞬時10倍/1s
頻率		40Hz～65Hz
輔助電源	DC	9V～36V（推薦12V）
開關量輸入		幹接點輸入
繼電器輸出		5A 250VAC/5A 30VDC
環境	工作溫度	-40℃ ～85℃
	貯存溫度	-55℃ ～90℃
	相對濕度	≤95%（無凝露）
	海拔	≤2500m
通訊		RS485，工業通信協議Modbus

2.2 準确度

被測量	最大允許誤差及準确度等級	分辨率
電壓	±0.5％	0.001V
電流	±0.5％	0.0001A
有功功率	±0.5％	0.01W
無功功率	±0.5％	0.01var
視在功率	±0.5％	0.01VA

3 參考标準

3.1 絕緣性能

試驗項目	标準依據
絕緣電阻試驗	JB/T 9663-2013 7.5.1（絕緣電阻大于1000Ω/V）
工頻耐壓試驗	JB/T 9663-2013 7.5.2（試驗電壓有效值爲(wéi / wèi)3KV）
