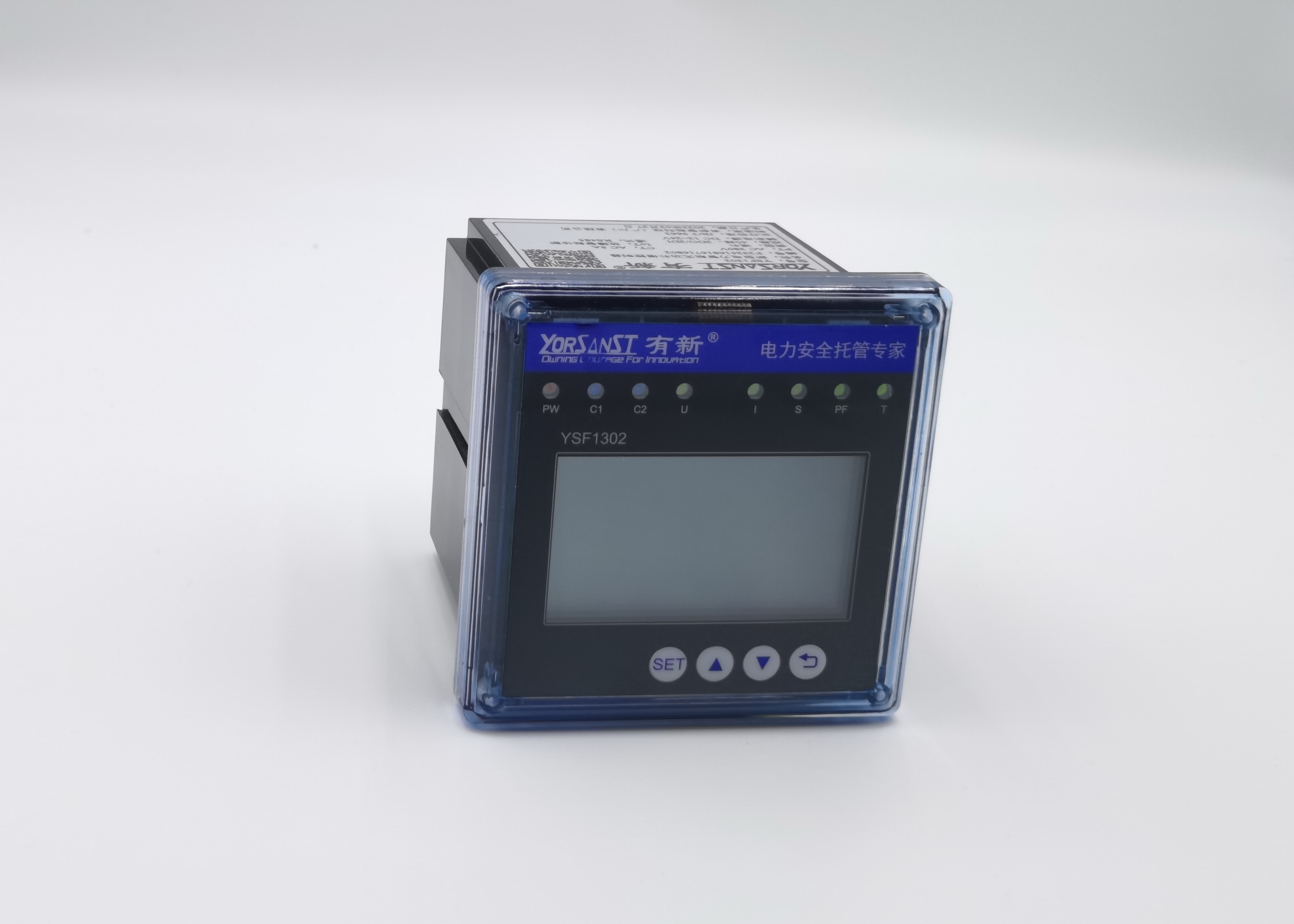

YSF1302 新型電力智能無功補償控制器

産品功能
産品尺寸
資料下載
選型産品
工程應用

新型電力智能無功補償控制器YSF1312/YSF1302系列是一(yī / yì ／yí)款高性價比、集電參量采集、無功補償、電容設備全壽命管理于一(yī / yì ／yí)體的新型電力智能監控裝置，通過南方電網、國家電網指定的第三方認證機構認證。
本系列産品采用ARM架構高性能處理器，充分利用處理器的高速運算力和(hé / huò)本公司自主研發的智能控制算法（包括：智能動态選擇最佳組合投切，電容投切負載均衡，安全快速防振蕩投切，智能巡檢電容健康狀态），使控制器具有智能化，數字化強大功能。其技術先進完善，抗幹擾能力強，投切控制穩定可靠，補償精度高等創新點。
用于低壓配電系統進行無功功率補償和(hé / huò)電容設備全壽命周期管理的專用控制器，可以在電壓等級爲(wéi / wèi)400V或660V以下的電容屏（櫃）中使用。帶有物聯通訊接口及協議，将采集到的電壓、電流、頻率、有功功率、無功功率、電壓畸變率、功率因數、溫度等參數上傳至雲平台。具有過壓、欠壓、過流、斷相、電壓電流過畸變、溫度保護等功能。
采用了(le／liǎo)物聯網技術、智能控制技術、邊緣計算技術、協同控制技術等新一(yī / yì ／yí)代信息技術，完全适合新型電力系統配電物聯網的數字化建設，促進“碳達峰、碳中和(hé / huò)”建設。

注：智能無功補償控制器YSF1302與開關控制器YSC1362成爲(wéi / wèi)一(yī / yì ／yí)套完整設備使用。

功能特點：

Ø 高精度計量功能，包括基本電參量、2-41次諧波分析、三相不平衡度等。

Ø 具備雲端聯網功能，可進行遠程監控。

Ø 智能合相無功補償算法，動态選擇最佳組合投切。

Ø 兼容考慮投切次數均衡，延長電容整體壽命。

Ø 安全快速的防振蕩投切機制。

Ø 靈活快速的配置方式。

Ø 智能巡檢算法，支持定時電容健康狀态診斷。

Ø 運行時電容健康狀态診斷。

Ø 電容表體溫度監控，實時過溫報警。

Ø 主備智能切換，全天候無間斷運行。

Ø 多種故障錄波與異常報警。

Ø 良好的人機交互接口，支持LCD動态信息查詢，LED狀态指示以及按鍵控制。

開關量、通訊、控制路數：

2路DI開關量輸入、2路DO開關量輸出、2路RS485通訊、16-40路各型号。

主要(yào / yāo)規格：

項目	參數
額定電壓	220V±10%（線電壓380V），50/60Hz
電流取樣	交流 ≤5A
補償類型	混合補償（分相、三相混合補償）
輸出觸點容量	5A 250VAC/5A 30VDC
介電強度	交流3000V
工作方式	連續
投入門限	0.80-0.99（可設置）
切除門限	滞後0.91，超前0.99（可設置）
投切延時	0-70000ms（0-70s）
過壓保護	*264V（120%額定電壓）可調**
控制路數	1-40路（可設置） *最多可搭配兩個YSC1362使用
主備功能	支持
整機能耗	5W
安裝開孔尺寸	91x91（mm）
*備注	*注：需要(yào / yāo)與YSC1362配合使用

性能指标：

技術參數	指标
接線方式	三相四線制、三相三線制
電壓	測量範圍	10～264V相電壓
	測量範圍	15～415V線電壓
	過載	瞬時2倍/1s
電流	測量範圍	5A輸入，一(yī / yì ／yí)次電流0～9999A
電流	過載	持續1.2倍，瞬時10倍/1s
頻率		40Hz～65Hz
輔助電源	DC	9V～36V（推薦12V）
開關量輸入		幹接點輸入
繼電器輸出		5A 250VAC/5A 30VDC
環境	工作溫度	-40℃ ～85℃
	貯存溫度	-55℃ ～90℃
	相對濕度	≤95%（無凝露）
	海拔	≤2500m
通訊		RS485，工業通信協議Modbus

準确度：

被測量	最大允許誤差及準确度等級	分辨率
電壓	±0.5％	0.001V
電流	±0.5％	0.0001A
有功功率	±0.5％	0.01W
無功功率	±0.5％	0.01var
視在功率	±0.5％	0.01VA
