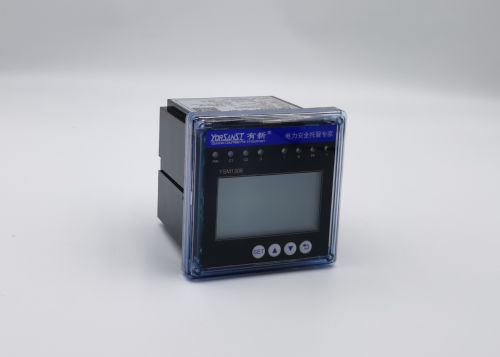

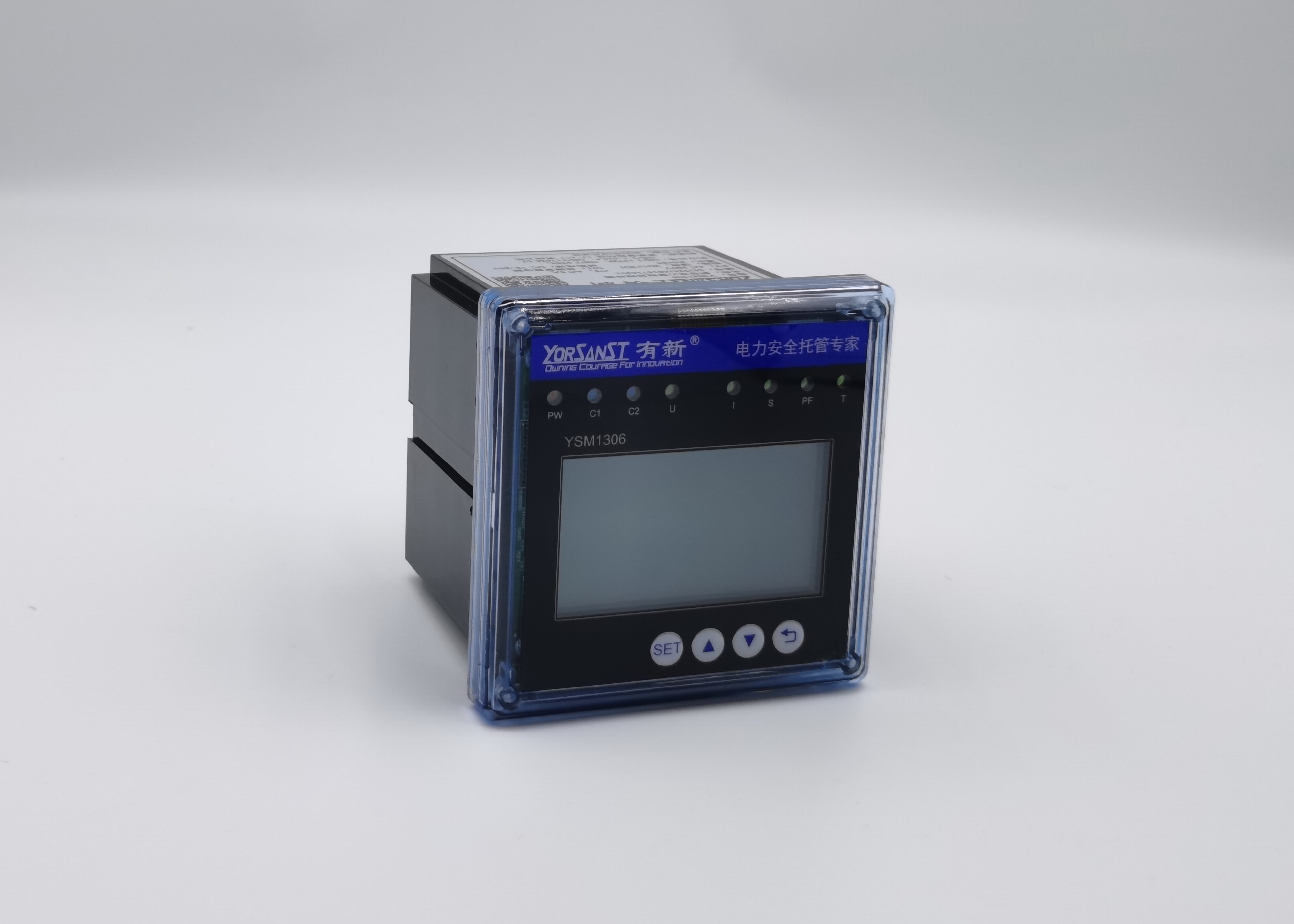

YSM1306系列是一(yī / yì ／yí)款高性價比、集電參量采集、監測、控制于一(yī / yì ／yí)體的新型電力智能監控裝置。
本系列産品采用ARM架構高性能單片機處理器，充分利用處理器的高速運算力和(hé / huò)本公司研發的智能算法，具有智能化、數字化強大功能。采用了(le／liǎo)物聯網技術、人工智能技術、智能控制技術、邊緣計算技術、協同控制技術等新一(yī / yì ／yí)代信息技術，技術先進完善，抗幹擾能力強，穩定可靠，完全适合新型電力系統配用電物聯網的數字化高質量建設，貢獻“碳達峰、碳中和(hé / huò)”。
電參量測量：
1） 相電壓、線電壓、電流、電壓矢量和(hé / huò)（合相電壓）、電流矢量和(hé / huò)（合相電流）；
2） 漏電流；
3） 全波、基波的電壓夾角、電流夾角、電流與電壓的功率角；
4） 分相功率因數、合相功率因數；
5） 電網電壓頻率；
6） 全波、基波的分相、合相有功、無功、視在功率；
7） 全波的分相、合相有功、無功、視在電能；
8） 2-50次諧波分相。
電能質量分析：
1） 電壓、電流諧波總畸變率測量、2-50次諧波測量與分析；
2） 漏電檢測、故障報警、故障錄波功能；
3） 諧波電流總有效值、諧波有功功率、諧波無功功率、諧波視在功率；
4） 基波電壓有效值、基波電流有效值、基波有功功率、基波無功功率、基波視在功率；
5） 位移功率因數；
6） 負序電壓、零序電壓、負序電流、零序電流不平衡度；
7） 電壓波動；
8） 電壓偏差；
9） 電壓頻率；
10） 實時溫度監測。
開關量與通訊：
2路DI開關量輸入、2路DO開關量輸出、2路RS485通訊。
性能指标：
|
技術參數 |
指标 |
|
|
接線方式 |
三相四線制、三相三線制 |
|
|
電壓 |
測量範圍 |
10～264V相電壓 |
|
15～415V線電壓 |
||
|
過載 |
瞬時2倍/1s |
|
|
電流 |
測量範圍 |
5A輸入，一(yī / yì ／yí)次電流0～9999A |
|
過載 |
持續1.2倍，瞬時10倍/1s |
|
|
頻率 |
40Hz～65Hz |
|
|
輔助電源 |
DC |
9V～36V（推薦12V） |
|
功耗 |
小于2VA |
|
|
開關量輸入 |
幹接點輸入 |
|
|
繼電器輸出 |
5A 250VAC / 5A 30VDC |
|
|
環境 |
工作溫度 |
-40℃ ～85℃ |
|
貯存溫度 |
-55℃ ～90℃ |
|
|
相對濕度 |
≤95%（無凝露） |
|
|
海拔 |
≤2500m |
|
|
通訊 |
RS485，工業通信協議Modbus |
|
準确度：
|
被測量 |
最大允許誤差及準确度等級 |
分辨率 |
|
電壓 |
±0.5％ |
0.001V |
|
電流 |
±0.5％ |
0.0001A |
|
有功功率 |
±0.5％ |
0.01W |
|
無功功率 |
±0.5％ |
0.01var |
|
視在功率 |
±0.5％ |
0.01VA |
如下表4-1示爲(wéi / wèi)産品的安裝尺寸及産品的外觀尺寸，其産品的外觀示意圖如圖4-1示。
表4-1産品安裝尺寸
|
外形 單位：mm |
面闆尺寸 |
殼體尺寸 |
開孔尺寸 |
||||
|
寬 |
高 |
寬 |
高 |
深 |
寬 |
高 |
|
|
96系列 |
96 |
96 |
96 |
96 |
93 |
91 |
91 |
|
80系列 |
83.5 |
83.5 |
83.5 |
83.5 |
97 |
76 |
76 |
圖4-1 外觀示意圖
