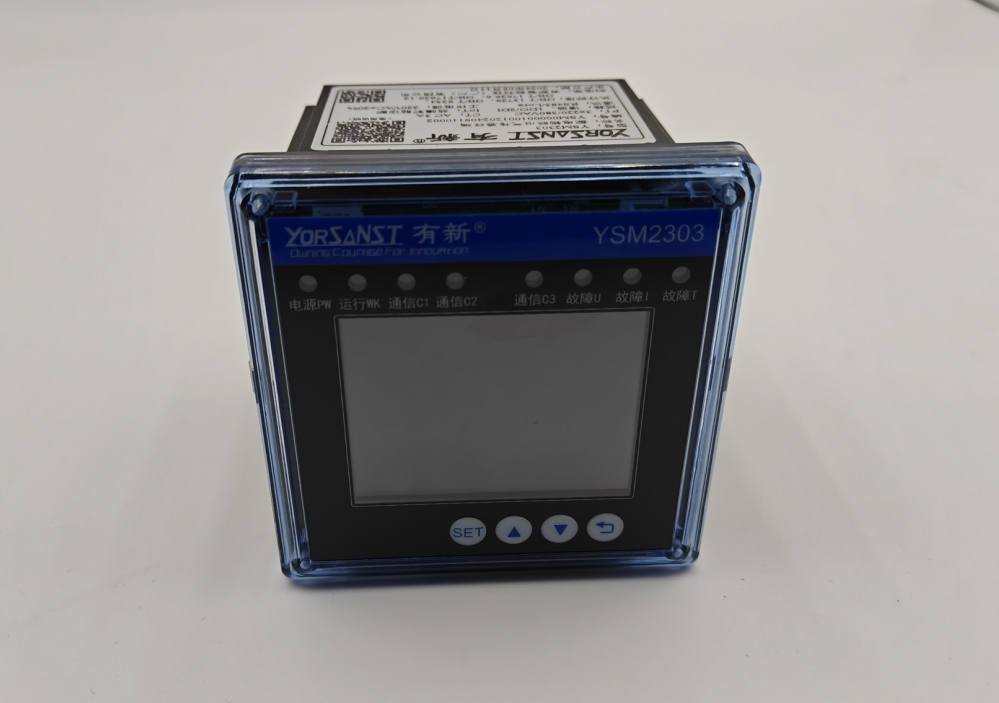

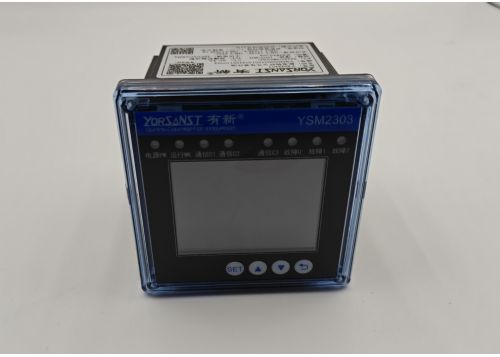

序号

功能

說明

1

電參量測量

1）全波、基波相電壓、線電壓、電流、電壓矢量和(hé / huò)（合相電壓）、電流矢量和(hé / huò)（合相電流）；

2）漏電流；

3）全波、基波的電壓夾角、電流夾角、電流與電壓的功率角；

4）全波、基波的分相、合相有功、無功、視在功率；

5）分相功率因數、合相功率因數；

6）電網電壓頻率；

7）實時溫度監測，等。

2

繼電保護

1）具有速斷保護；

2）限時速斷保護；

3）過流保護；

4）過載保護；

5）剩餘電流保護；

6）電壓越上、下限保護；

7）斷零保護；

8）相序錯檢測保護；

9）缺相檢測保護；

10）溫度告警保護，等。

3

電能質量分析

1）電壓、電流諧波總畸變率測量、2-31次（2-63次）諧波測量與分析；

2）諧波電流總有效值、諧波有功功率、諧波無功功率、諧波視在功率；

3）基波電壓有效值、基波電流有效值、基波有功功率、基波無功功率、基波視在功率，基波（位移）功率因數；

4）負序電壓、零序電壓、負序電流、零序電流不平衡度；

5）電壓波動、電壓偏差；

6）電壓頻率、頻率偏差，等。

4

故障錄波

1）故障保護錄波、異常告警錄波功能，等。

5

智能電表

1）正、反向全波的分相、合相有功、無功、視在電能；

2）正、反向基波的分相、合相有功、無功、視在電能；

3）正向諧波有功、無功、視在電能；

4）13個月電能記錄、40天電能記錄，日凍結電能記錄；

5）支持時區、時段、尖、峰、平、谷電費率功能，等。

6

精确NTP校時

1）支持溫度補償RTC時鍾IC；

2）精确的NTP校時功能，等。

7

開關量

1）1/2路DI開關量輸入；

2）1/2路DO開關量輸出，等。

8

物聯通訊

1）2路RS485總線通訊；

2）1路Lora無線通訊，等。

9

溫度傳感器數據接入分析

1）支持32路線纜、觸頭溫度傳感器數據接入分析功能，等。

10

人機交互

1）良好的人機交互接口；

2）支持LCD動态信息查詢；

3）LED狀态指示以及按鍵控制，等。

序号

保護類型

保護功能定制範圍

默認值

單位

1

速斷

速斷保護

開啓/關閉

關閉

-

電流定值

0.00-100.00

20.00

A

時間定值

0-1000000

0

ms

2

限時速斷

限時速斷保護

開啓/關閉

關閉

-

電流定值

0.00-100.00

10.00

A

時間定值

0-1000000

150

ms

3

過流

過流保護

開啓/關閉

關閉

-

電流定值

0.00-100.00

5.00

A

時間定值

0-1000000

300

ms

4

過載

過載保護

開啓/關閉

關閉

-

電流定值

0.00-100.00

4.00

A

時間定值

0-1000000

5000

ms

5

剩餘電流

剩餘電流保護

開啓/關閉

關閉

-

剩餘電流定值

20-2000

100

mA

時間定值

0-1000000

100

ms

6

電壓越上限

電壓越上限保護

開啓/關閉

關閉

-

電壓定值

0-600.00

264.00

V

時間定值

0-1000000

200

ms

7

電壓越下限

電壓越下限保護

開啓/關閉

關閉

-

電壓定值

0-600

176.00

V

時間定值

0-1000000

200

ms

8

斷零

斷零保護

開啓/關閉

關閉

-

電壓定值

0-600

253.00

V

角度定值

0-360

20

°

時間定值

0-1000000

800

ms

9

相序錯

相序錯檢測保護

開啓/關閉

關閉

-

角度定值

0-360

15.00

°

時間定值

0-1000000

1000

ms

10

缺相

缺相檢測保護

開啓/關閉

關閉

-

電壓定值

0-600

132.00

V

時間定值

0-1000000

1000

ms

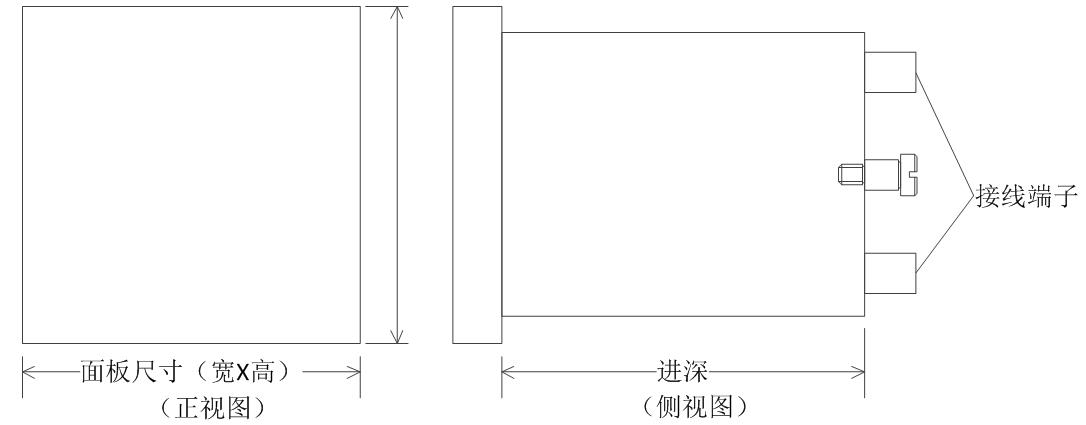

技術參數

指标

接線方式

三相四線制、三相三線制

電壓

測量範圍

10～264V相電壓

15～415V線電壓

過載

瞬時2倍/1s

電流

測量範圍

5A輸入，一(yī / yì ／yí)次電流0～9999A

過載

持續1.2倍，瞬時10倍/1s

漏電流

剩餘電流互感器二次側20mA-2.0A

頻率

40Hz～65Hz

工作電源

AC

85VAC～305VAC（推薦220VAC）

後備電源

超級電容

主電源斷電後可以維持設備工作35S以上。

功耗

小于3VA

開關量輸入

幹接點輸入

繼電器輸出

5A 250VAC / 5A 30VDC

環境

工作溫度

-25℃ ～55℃

貯存溫度

-40℃ ～70℃

相對濕度

≤95%（無凝露）

海拔

≤2500m

通訊

Lora通訊，RS485，工業通信協議Modbus-RTU

被測量

最大允許誤差及準确度等級

分辨率

電壓

±0.2％

0.001V

電流

±0.2％

0.0001A

漏電流

±0.2％

0.001mA

有功功率

±0.2％

0.01W

無功功率

±0.2％

0.01var

視在功率

±0.2％

0.01VA

試驗項目

标準依據

絕緣電阻

GB/T 13729-2019 5.6.1（絕緣電阻大于100MΩ）

介質強度

GB/T 13729-2019 5.6.2（有效值4kV，1min）

沖擊電壓

GB/T 13729-2019 5.6.3（開路電壓5kV）

試驗項目

标準依據

嚴酷等級

振動試驗（正弦）

振動響應試驗

GB/T 11287—2000（IEC 255-2-1:1989）

1級

振動耐久試驗

GB/T 11287—2000（IEC 255-2-1:1989）

1級

沖擊試驗

沖擊響應試驗

GB/T 14537—93（IEC 255-2-2）

1級

沖擊耐受試驗

GB/T 14537—93（IEC 255-2-2）

1級

試驗項目

标準依據

嚴酷等級

振蕩波幹擾檢驗

GB/T 13729-2019 5.7.1

3級

靜電放電幹擾檢驗

GB/T 13729-2019 5.7.4

4級

輻射電磁場幹擾檢驗

GB/T 13729-2019 5.7.6

3級

電快速瞬變幹擾檢驗

GB/T 13729-2019 5.7.2

4級

浪湧幹擾檢驗

GB/T 13729-2019 5.7.3

4級

工頻磁場幹擾檢驗

GB/T 13729-2019 5.7.5

4級

阻尼振蕩磁場幹擾檢驗

GB/T 13729-2019 5.7.5

4級

電壓突降和(hé / huò)電壓中斷檢驗

GB/T 13729-2019 5.7.7

2級

射頻場感應傳導騷擾抗擾度檢驗

GB/T 17626.6-2017

3級

輻射發射檢驗

GB/T 9254-2008

Class B

傳導發射檢驗

GB/T 9254-2008

Class B

振鈴波抗擾度試驗

GB/T 17626.12-2013

3級
